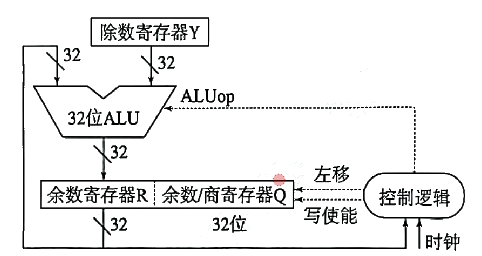

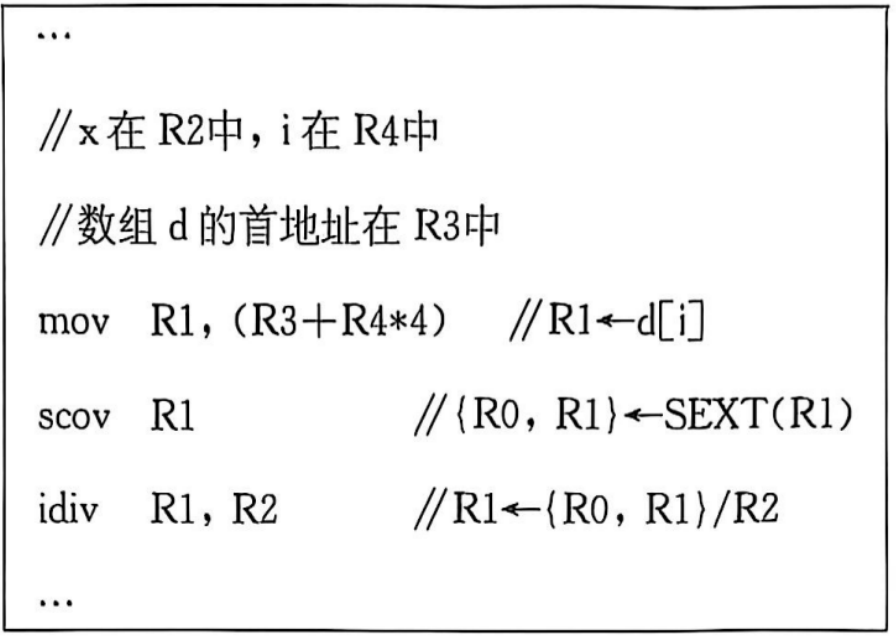

（本题 11 分）对于题 43 中计算机 M 和程序 P，假定 P 的部分机器级代码如（a）图所示，其中，R0~R4 为通用寄存器，SEXT 表示按符号扩展；M 中补码除法器逻辑结构如（b）图所示。请回答下列问题： （1）若执行题 （a）图中 idiv 指令的除运算时，d [i]=0x87654321、x=0xff，则补码除法器中寄存器 R、Q 和 Y 的初始内容分别是什么（用十六进制表示）？题 （b）图中哪个部件包含计数器？在补码除法器执行过程中，由 ALUop 所控制的 ALU 运算有哪几种？（6 分）（2）假设 idiv 指令执行过程中会检测并触发除法异常，则执行 idiv 指令时，哪些情况下会发生除法异常（要求给出此时 d [i] 和 x 的十六进制表示机器数）？发生除法异常时，在异常响应过程中 CPU 需要完成哪些操作？（5 分）
（本题 11 分）对于题 43 中计算机 M 和程序 P，假定 P 的部分机器级代码如（a）图所示，其中，R0~R4 为通用寄存器，SEXT 表示按符号扩展；M 中补码除法器逻辑结构如（b）图所示。请回答下列问题：
（1）若执行题 （a）图中 idiv 指令的除运算时，d [i]=0x87654321、x=0xff，则补码除法器中寄存器 R、Q 和 Y 的初始内容分别是什么（用十六进制表示）？题 （b）图中哪个部件包含计数器？在补码除法器执行过程中，由 ALUop 所控制的 ALU 运算有哪几种？（6 分）
（2）假设 idiv 指令执行过程中会检测并触发除法异常，则执行 idiv 指令时，哪些情况下会发生除法异常（要求给出此时 d [i] 和 x 的十六进制表示机器数）？发生除法异常时，在异常响应过程中 CPU 需要完成哪些操作？（5 分）
答案
（1）R 中初始内容是 FFFFFFH；Q 中初始内容是 87654321H；Y 中初始内容是 000000FFH。控制逻辑部件中包含计数器。由 ALUop 所控制的 ALU 运算有加运算、减运算。
（2）当 x 为 00000000H 时，发生除 0 异常；当 d [i] 为 80000000H 且 x 为 FFFFFFFFH 时，发生除运算溢出异常。CPU 检测到除法异常后，需要将断点和程序状态保存到内核栈或者特定寄存器中，关中断，最后跳转到内核中的除法异常处理程序执行。
